MCF 45.0-30/04
MCF 45.0-30/04 |
číslo: 91 935 |
| Elektrické vlastnost | |
|---|---|
| 1.0 Počet pólů: | 4 |
| 1.1 Jmenovitý kmitočet fnom: | 45 000 kHz |
| 1.2 Šířka propustného pásma pro 3 dB: | ± 15.0 kHz |
| 1.3 Zvlnění útlumu v pásmu fnom ± 12.0 kHz : | 1.0 dB |
| 1.4 Vložný útlum: | 3.0 dB |
|
1.5 Útlum v potlačených pásmech: fnom ± 50 kHz fnom ± 910 kHz |
> 35 dB (kromě parazitů) > 90 dB |
|
1.6 Jmenovitá zatěžovací impedance vazební kapacita Cv:
|
800 Ohm // 1.0 pF 6.0 pF |
| 1.7 Rozsah pracovních teplot : | – 20°C až + 70°C |
| 1.8 Pouzdro: | 2x UM-1/3pin |
| Pouzdro 2x UM-1/3pin |
|---|

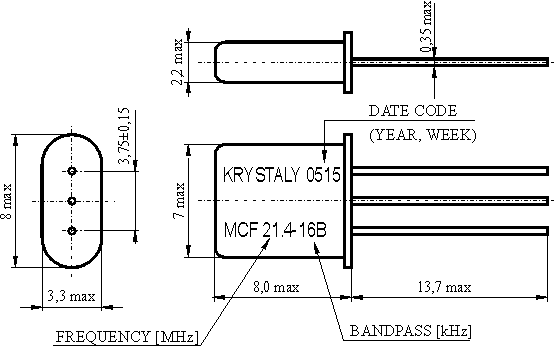

Rozměry pouzdra [mm]
|

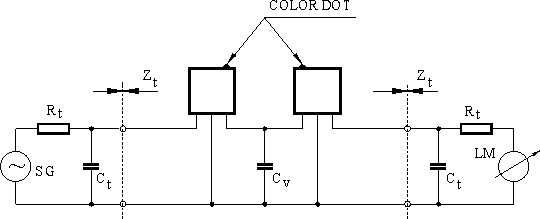

Schéma zapojení
|
