MCF 45.0-50/04
MCF 45.0-50/04 |
číslo: 91 847 |
| Elektrické vlastnost | |
|---|---|
| 1.0 Počet pólů: | 4 |
| 1.1 Jmenovitý kmitočet fnom: | 45 000 kHz |
| 1.2 Šířka propustného pásma pro 3 dB: | ± 25.0 kHz |
| 1.3 Zvlnění útlumu v propustném pásmu: | Gauss |
| 1.4 Vložný útlum: | 3.0 dB |
| 1.5 Změna skupinového zpoždění fnom ± 25 kHz: | 2.5 µs |
|
1.6 Útlum v potlačených pásmech: fnom ± 100 kHz zaručovaný útlum |
> 35 dB > 60 dB |
|
1.7 Jmenovitá zatěžovací impedance vazební kapacita Cv:
|
2700 Ohm // -0.6±0.2 pF 1.5 pF |
| 1.8 Rozsah pracovních teplot : | – 20°C až + 70°C |
| 1.9 Pouzdro: | 2x UM-1/3pin-SMD |
| Pouzdro 2x UM-1/3pin SMD |
|---|

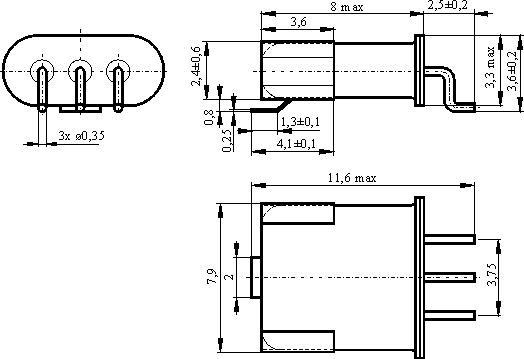

Rozměry pouzdra [mm]
|
Schéma zapojení |
